SandForce SF2281 SSD固态硬盘DIY及开卡过程教程

2017-02-09 20:38 来源: 本站整理 作者:nice976727 浏览量:1202次
   虽然固态硬盘一般都是直接购买,但如果你手上有多余的闪存颗粒的话,不妨自己diy一个ssd吧,下面以SandForce SF2281主控为里教大家怎么做一个自己的ssd盘。    选用金士顿V300套件:7mm厚度,蓝色PCBA,sf2281主控,铝合金外壳。

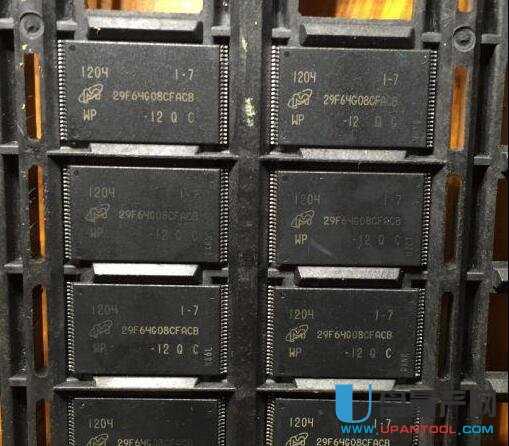

打开看到蓝色PCBA,据说金士顿蓝色板要比绿色质量好点。 PCBA背面:可以看到没有外置DDR颗粒,实际2281内部集成了64MB的缓存。大家可能会就觉得64MB不够用,其实2281在256GB及下容量的ssd中足够用了,大于256GB的2281大家会发现4K没有提升,这就因为缓存不足。 下面看flash颗粒:镁光25nm  2CE同步颗粒, 单颗64bit,支持DDR。当年经典的镁光M4同型号颗粒,据说是特挑。 先标记坏块:工具是安国主控+清空架

下面开始焊接,先固定pcba:这个板子是先焊接背面8贴
背面焊接完成后焊接正面,步骤一样,先对齐固定F,涂助焊剂,拖焊。
焊接完成后,进行开卡,相当于烧录固件。
sf主控要在Linux下烧录,由于此前已经装好Linux 再次不在赘述。
将ssd插入sata接口即可。root进入Linux,lsscsi查看是否识别主控:SandForce{200026......  识别正常
此前查找2281支持列表,16贴CFACB颗粒开卡配置代号为27221-gold,由于没有gold固件,查找同ID的BGA封装的F开卡配置代号为22461,进行开卡配置:设置电源选项,温度传感器设置。

设置好后另存,下面进行开卡界面设置:

设置好后START:

5分钟左右开卡pass:

之后就可以重启,进windows,看此时盘的smart数据:温度寿命均正常。
   到此就制作成功了,其实就是考一个焊接的能力,如果对开卡教程还有疑问的可以参考本站的相关教程。
